ZU-A、QU-A、WU-A、XU-A系列回油过滤器

回油过滤器

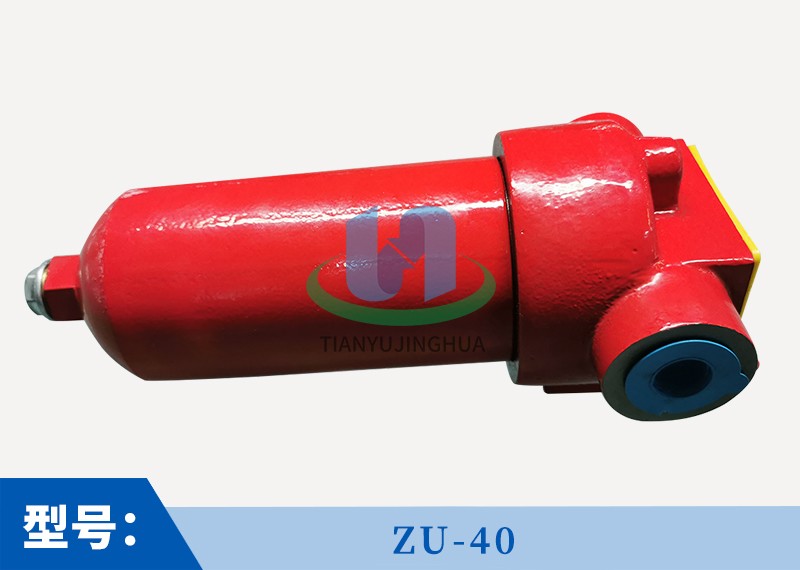

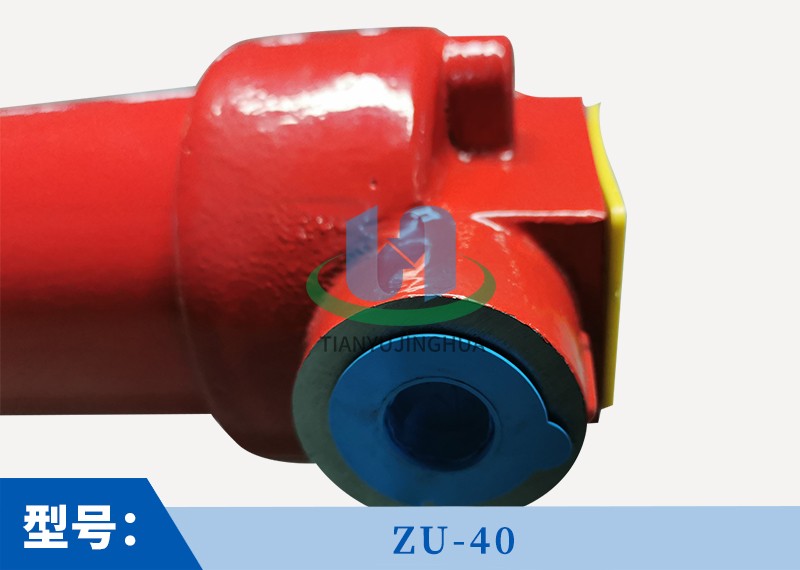

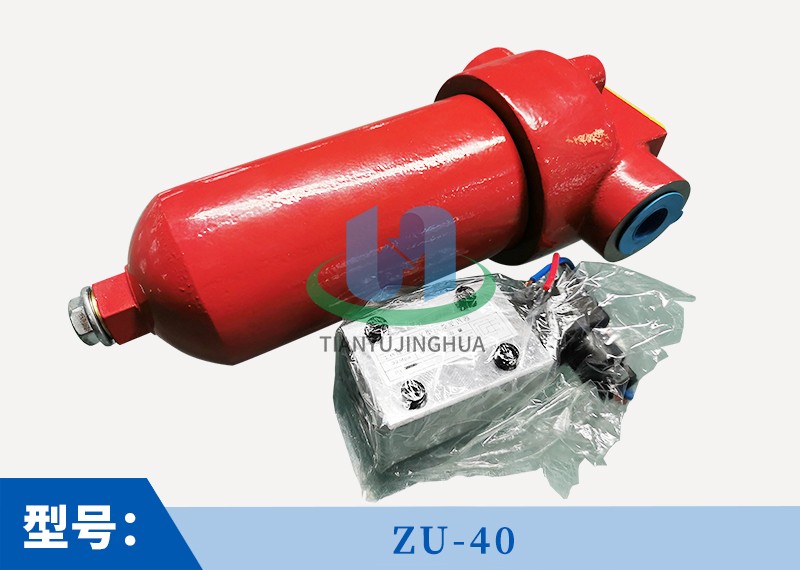

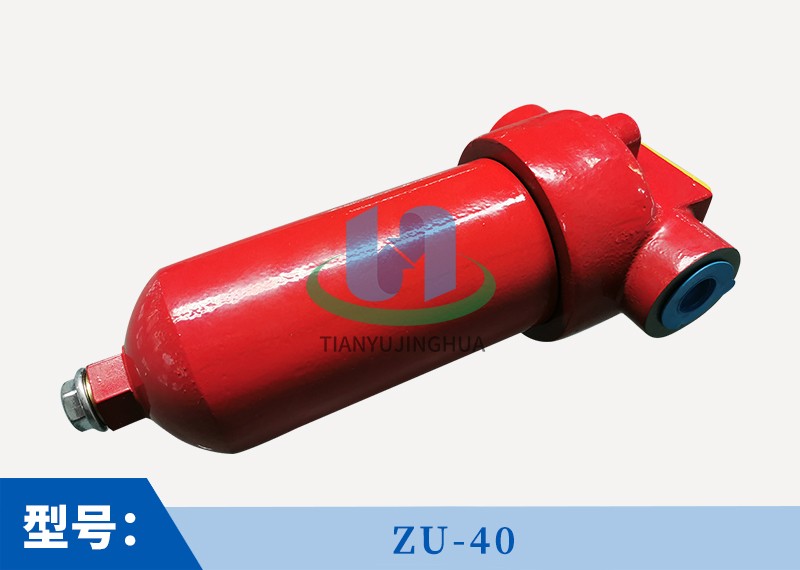

ZU-A、QU-A、WU-A、XU-A系列回油过滤器

应用行业: 钢厂、电厂、煤厂等液压系统的液压油、润滑油等过滤净化

联系方式:17839881068

一、ZU-A、QU-A、WU-A、XU-A系列回油过滤器简介

     该过滤器安装在液压系统的回油管路处,用以滤除油液中诸元件磨损的金属粉末以及密封件磨损的橡胶杂质等,使流回油箱中的油液保持清洁,有利于系统中油液循环使用。该过滤器分化纤式、纸质式、网式和线隙式四种。化纤式比纸质式过滤效果好,精度高,化纤式和纸质式滤芯堵塞后清洗比较困难,因此必须更换滤芯。该过滤器装有压差发讯装置,当滤芯因污染堵塞致使进出油口压差达到0.35MPa时,便发出开关信号,此时应清洗或更换滤芯。该过滤器滤芯采用玻璃纤维过滤材质,具有过滤精度高、通油能力大、原始压力损失小、纳污量大等优点,其过滤精度以绝对过滤精度标定。过滤比β3、5、10、20≥200符合ISO标准。

二、ZU-A、QU-A、WU-A、XU-A系列回油过滤器技术参数

     1、ZU-A、QU-A、WU-A系列过滤器

     注:*为过滤精度,#表示过滤材料

     2、XU-A系列滤油器

     注:*为过滤精度

三、ZU-A、QU-A、WU-A、XU-A系列回油过滤器连接尺寸

     1、 管式


型号

尺寸(mm)

H

h

L

B

D

I

M

m

Z/Q/W U-A10×*P

199

152

104

102

Φ70

30

M18×1.5

M6

Z/Q/W/X U-A25×*P

239

182

120

110

Φ89

M22×1.5

Z/Q/W/X U-A40×*P

299

242

M27×2

Z/Q/W/X U-A63×*P

322

254

145

131

Φ109

55

M33×2

M8

Z/Q/W/X U-A100×*P

422

358

150

M42×2

Z/Q/W/X U-A160×*P

449

380

170

148

Φ134

65

M48×2


     2、 法兰式


型号

尺寸(mm)

H

h

L

B

b

D

m

Φ

M

Z/Q/W/X U-A250×*FP

561

485

182

166

115

Φ150

M10

74

M6

Z/Q/W/X U-A400×*FP

706

625

196

176

140

Φ163

M12

94

M8

Z/Q/W/X U-A630×*FP

846

750

224

212

160

Φ186

M12

115

M10

Z/Q/W U-A800×*FP

1024

936

260

250

180

Φ212

M12

125

M12

Z/Q/W U-A1000×*FP

1094

1001

135



     3、 板式
